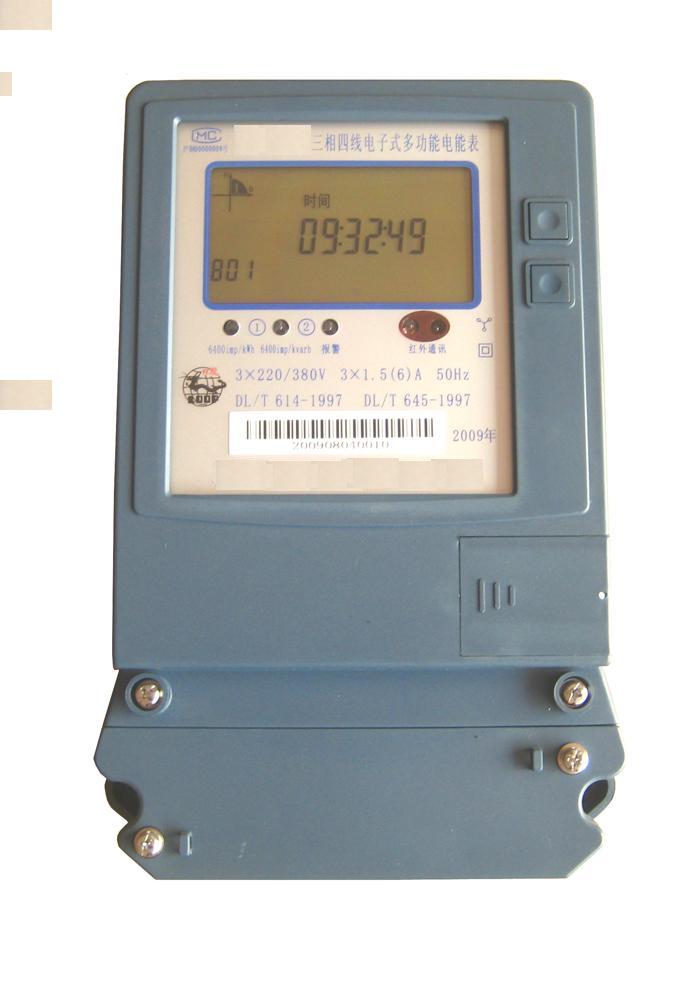

多功能电能表

产品型号：DH-DTSD79-W1

产品概述:

多功能电能表型号：DH-DTSD79-W1

一概述

DH-DTSD/DH-DSSD79三相电子式多功能电能表是采用先进的电能计量专用芯片，与成熟的复费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。

该表实现了分时计量、设定自动转存数据、手持抄表器或PC机编程及抄表、LCD显示等功能。可进行4种费率、10个时段、4个时区及12个公共假日等参数的设置，并具有远动脉冲输出功能。

其性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电能表》、GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》、DL/T614-1997《多功能电能表》和GB/T 15284-2002《多费率电能表特殊要求》标准的各项技术要求。通讯规约符合《DL/T645-1997多功能电能表通信规约》及用户提出的特殊通信要求。

二主要技术参数

l 规格型号及脉冲常数（以电表铭牌实际规格及常数为准）

型号	类别	参比电压（Un）		额定电流（In）	脉冲常数
DH-DSSD79	三相三线		3×100V	3×1.5(6)A	12800imp/kW·h /6400imp/kW·h
DH-DTSD79	三相四线		3×57.7/100V	3×1.5(6)A	12800 imp/kW·h
			3×220/380V	3×1.5(6)A	6400 imp/kW·h
				3×5(20)A	1600 imp/kW·h
				3×5(30)A	800 imp/kW·h
				3×10(60)A	400 imp/kW·h
				3×15(60)A	400 imp/kW·h
				3×20(80)A	200 imp/kW·h
				3×30(100)A	200 imp/kW·h

2 准确度等级 有功：1级无功：2.0级

3 额定频率 50Hz

4 外型尺寸 267.6mm´170.7mm´73mm

5 重量约1.8kg

6 技术参数

正常工作电压	0.9Un～1.1Un
极限工作电压	0.70Un～1.3Un
电压线路功耗	≤1.5W和6VA
电流线路功耗	≤1VA
RS485通讯波特率	1200bps，2400bps，4800bps，9600bps

7 费率工作参数

时钟准确度(日误差)	≤0.5s (23℃)	时区数	4
时段切换误差	＜1s	时段数	10
电池电压	3.6V_DC	时段表数	5
电池容量	≥1200mAh	费率数	4
电池使用寿命	≥10年	公共假日数	12

8 气候条件

正常工作温度	-25℃～+55℃
极限工作温度	-30℃～+65℃
贮存和运输温度	-35℃～+75℃
环境湿度	≤85%
