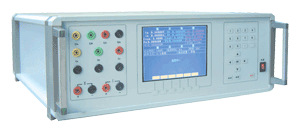

交流采样 变送器校验装置
交流采样 变送器校验装置
产品型号:ZY-ZRT812系列(B型)
产品概述:

交流采样 变送器校验装置       型号:ZY-ZRT812系列(B型)

     本产品是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》以及国家电网公司《交流采样测量装置校验规范》的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是由DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。
本装置模拟量输出和模拟量输入的量程,充分考虑了上述GB/T13729-92、DL/T630-1997和JJG126-95规程中所有的优先和非优先采用值。
采用6.5英寸TFT彩色液昂屏,图表字符显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。
用途及特点
1.可自动检验电力系统中各种交流采样装置和电测量变送器的基本误差,电压、电流、波形、切率因数等响量引起的改变量,变送器输出直流电压(电流)中的 纹波含量和响应时间等。
2.可生成2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。
3.功放的工作频带为40Hz~1kHz,有良好的线性。电流功放为恒流源,电压功放为恒压源。由于重量轻,因此更适合用于现场校验交流采样器和电测量变送器。
4.可离线(虚负荷)校验或在线(实负荷)检验交流采样器。
5.设有RS-232接口。通过上位机软件,自PC控制本装置可进行自动或手动检验,并对结果进行处理和管理。
6.设有大容量的非易失性存贮器,可存贮300块被检表检测原始数据,以供查阅和上传。
技术指标
1、交流参数:
1)电压量程  57.7V、100V、220V、380V,每相最大输出容量20VA;
  2)电流量程  1A、5A,每相最大输出容量10VA;
  3)电压、电流调节范围0~120%,调节细度5×10-5
  4)频率  调节范围45~65Hz,调节细度0.001Hz,调定值准确度5×10-5
  5)相位  调节范围0~359.99°,调节细度0.01°;
  6)电压、电流、切率测量准确度0.05%;
  7)电压、电流输出波形失真度≤0.3%:
  8)电压、电流及功率输出稳定度≤0.01%/60s(峰一峰值);
  9)谐波2~31次,幅度  0~20%,相位细度0.01° -N(N为谐波次数)。
  10)模拟量输出(选项)
     电压量程  ±1、±5、±10V;
     电流量程  ±1、±2.5、±5、±10、±20mA;
     电压、电流准确度0.05%。
  11)变送器测量(选配功能)
      直流电压  ±1、±5、±10、±20、1~5、2~10、1~3~5、2~6~10V准确度0.01%;
      直流电流  ±1、±2.5、±5、±10、±20、4~20、4~12~2OmA准确度0.01%:
      纹波 准确度1%:响应时间40ms;
   12)在线测量 0~120V、0~6A   0.1%。
2、工作电源:单相220V±10%,50Hz±5%。
3、使用环境:温度20℃±10℃,相对湿度≤85%RH。
4、体积重量:460×450×175nm3,到15kg。
 产品成套性:

1、

主机1套

2、

测试线1套

3、

电源线1套

4、

铝合金便携箱1只

5、

说明书



出厂检测报告



包装方式:木箱/套
