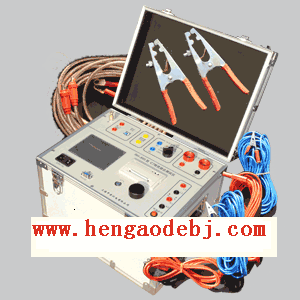

电流互感器伏安特性综合测试仪(CT或TA、LH)
产品型号:ZY-RH800系列
|
产品概述: | |||||||||||||||||||||||||||||||||||
电流互感器伏安特性综合测试仪(CT或TA、LH)
该产品是我公司继电工型、半自动型之后自主研发的第三代全自动型测试仪器。该系列仪器保持了我公司产品开发的一惯原则,即实用、可靠,操作简便、测试精度高、小巧轻便等特点。可轻松便捷地对电流互感器做伏安特性、变比、极性测试。 功能特点
自动测试 只需设置电流步长等试验参数,全自动采集互感器伏安特性数据并自动绘制励磁特性曲线;自动测试和计算CT的变比。 旋转按钮 独特的旋转按钮,设置、调节参数非常方便。 内置功放 内置可调电压、电流功率源,只需220V电源输入,内置分段式可调电压源,针对不同试验电压的互感器可选择不同的输出电压,电压调节细度非常稳定,可消除电流跳变,提高测量精度。仪器配置方便灵活,内置升压器基本型最高输出电压1250V;RH800A型2000V;RH800B型2500V,内置可调电流源输出电流可达800A;外置升流器最大输出电流可达2000A。 界面友好 采用大屏幕高亮度图形LCD显示器,全中文菜单界面,光标提示操作,实时显示测试数据和曲线,曲线坐标自动缩放,读图更加清晰。 数据处理 内置超大容量存储器,可存储6400组测试数据;可通过RS232接口或USB接口上传至PC机,运用本公司开发的随机软件自动生成和编辑典型的测试报告,并可对1A和5A的CT进行5%、10%误差曲线的计算、分析、比对,便于技术管理和存档。 智能调压 采用智能化模糊控制调压技术,自动识别非测试段,快速回零;可明显缩短试验时间,以提高工作效率。 微型打印 自带微型打印机,可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告。 操作方式 主机采用按键操作,另具有通讯接口(RS232或USB),可以连接笔记本电脑进行操作,使用非常方便 极性判别 电子式极性判别,声光指示测试结果。 保护功能 保护功能完善 本机具有单片机控制下的过流、过压全保护,可根据试验参数的设置情况自动调整过流过压保护值,以确保被试设备的安全。 技术指标 电源输入:220V/30A 伏安特性测试: 输出:0~250V;20A(最大) 输出:0~750V;10A(最大) 输出:0~1250V;20A(最大) RH800A输出:0~2000V;20A(最大,无需外配升压器) RH800B输出:0~250V;20A(最大) 电压测量:0.2级 (分辩率0.1 V) 变比测试:测量范围:1~6500.0/5(或1)0.5级 内置升流器输出:800A 工作电源:220 V±10%,50Hz 体积重量:400×300×260mm、约18Kg 重量:约22.5kg |
