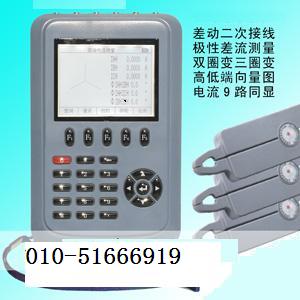

多功能差动保护接线测试仪  型号：ZY-MG3000D型

      -MG3000D型多功能差动保护接线测试仪保留了B和B⁺型产品的所有功能。还可以检测两圈变YY、Y△，三圈变YY△、YYY的二次回路接线和极性判别，并可测量高、中、低端电流的差流。可分相检测A、B、C三相高中低端电流（IAH、IAM、IAL；IBH、IBM、IBL；ICH、ICM、ICL）和它们之间的相位关系，可合成高中低9路电流的向量图，并可进行矢量平衡计算，为判别差动保护繁琐的接线提供了有效的依据。

主要优点

3.4寸大屏幕LCD显示，并配有EL背光，阳光下更加清晰，背光及亮度可调节。可清晰直观地显示测试数据、向量图、状态指示及系统帮助信息。

中文菜单与直接功能键相结合，操作简单，易学易用。

仪器内置中文操作说明，便于现场查阅使用。

可分别检测两圈变YY、Y△和三圈变YY△、YYY差动保护回路接线，可合成相角关系及向量图，继保工作人员可方便的判别两圈变六路电流及三圈变九路电流之间的相位关系。并可测量零序电流（3I0），并存储上传至报表。

仪器附有矢量计算器功能，可计算电流矢量值。

仪器可存储、查询200块表数据，关机数据不丢失。

仪器配有RS232通讯端口（USB接口），并有配套的PC机数据管理软件，可将所有检测数据上传打印报表，报表人性化设备，所有项目无需手工填写。

仪器双源供电：内置锂离子电池，并可现场测试端借电。

主要技术指标

1. 电压测量范围：
   1V~450V，分辨率：0.001V，准确度等级0.5级
2. 电流测量范围：
   10mA~10A，分辨率：0.0001A，等级0.5级
   注：电流钳标注5A为标准电流，极限电流为10A。
3. 频率测量范围：
   45Hz~65Hz，分辨率：0.01Hz，绝对误差±0.02Hz
4. 相位测量范围：
   0°~359.9°，分辨率：0.1°
   绝对误差 10mA~0.1A : ±1°  0.1A~10A : ±0.5°
5. 温度影响：在-10℃~55℃内，温度影响<0.005%/℃
6. 工作环境：温度：-10℃~55℃  湿度：≤80%
7. 工作电源：
   开关电源：供电电源范围45V~450V，50Hz
   电池连续工作时间：单色屏：≥15小时
   电池充电累计次数≥500次
8. 整机功耗：   ≤8VA
9. 电压采样回路输入阻抗： ≥200千欧
10. 外形尺寸和重量
    主机外形尺寸：200x126x45（mm³）  重量： 640g
    钳表外形尺寸：142x42x18（mm³）   重量： 180g/把
    整机外形尺寸：410x300x120（mm³）重量： 3620g
