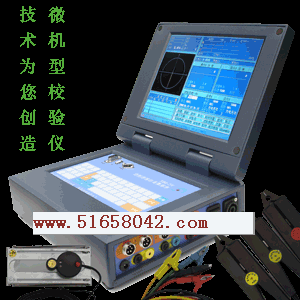

微机型三相电能表现场校验仪
 |
微机型三相电能表现场校验仪
产品型号：ZY-DM232
|
| 产品概述: |
|
微机型三相电能表现场校验仪 型号：ZY-DM232  主要优点  电能表（电度表）准确度误差现场校验可校验目前国内外各厂家所有类型电能表。不论是进口表还是国产表；不论是机械表还是电子表；不论三线表还是四线表；不论有功表还是无功表；不论是普通表还是多功能表。
二次计量回路装表接电错误接线检查识别三相三线48种接线，三相四线96种接线(基础)，及所有的功率因数和相位不平衡度。为判别错误接线提供最详尽参考。
计量装置（计量箱/柜）综合误差测试*完全符合国家DL/T448-2000《电能计量装置技术管理规程》相关条款要求。*实现该功能需选配大电流钳形互感器（大电流钳）
电流互感器变比测量*计量回路中互感器变比是否正确，有时比电能表误差还重要，因此强烈建议工矿企业购买该款产品时按自己的实际负荷情况增配大电流钳。*实现该功能需选配大电流钳形互感器（大电流钳）
交流参数向量图和三相系统相位图实测实显（矢量图）实时、彩色、多向显示测得三相系统的向量图，直观反映需求侧负载状况；实测所得相位图让三相系统的接线状况一目了然。
三相电量参数实时测量功能 可同时测量三相系统的：电压（ Uab、Ucb、Uca）或（ Ua0、Ub0、Uc0）；电流（Ia、Ic）或（Ia、Ib 、Ic）； 功率值（P1、P2、PΣ、Q1、Q2、QΣ）或（P1、P2、P3 、PΣ、Q1、Q2、Q3 、QΣ）；各组测量元件相角值（φ1、φ2或φ1、φ2、φ3），矢量值（Uab、Ucb或Ua0、Ub0、Uc0）； 频率（f）；功率因数（COSθ、sinθ）
双置式误差测量功能不但可以同时测量关口两路电能表的误差，还可以同时测量有功电能表误差和无功电能表误差。
21次谐波测量功能其测量范围：1～21次；显示电压和电流回路和各次分量的波形。
显示电压和电流回路各次谐波分量值。
电压质量测试功能自动计量各相电压之间的偏差，以及各相电压与标称电压之间的偏差。
电流电压波形显示功能可将实际所测电流电压的波形按您的需要显示，供您对供电质量、电能质量做进一步分析。
三相不平衡测量功能可测量电压质量，三相三线、三相四线电流不平衡。快速简洁查出隐蔽性的故障、偷电、漏电等异常情况。
接线仿真培训功能仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
PT二次负荷在线测试功能测量电压范围——0.2～480V
CT二次负荷在线测试测量电流范围——10mA～10A
5A钳误差自检功能仪器内可产生5A、0.5A的电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。
表号自动录入功能具有条形码扫描枪支持接口，配接扫描枪可自动录入电能表编号。
自动读取多功能电能表数据功能利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645、兰吉尔IEC1107规约。
方便的汉字录入功能多种汉字录入方式，输入键盘采用电脑键盘排列方式排列。
超级USB数据存贮及传输功能校验仪不但内置1G电子盘，还具有USB接口，连接优盘，可形成超大型空间，方便数据管理。
|
|
