粉体材料电阻率自动测定仪 粉体电阻率测定仪 粉体电阻率自动测定仪  型号：TCL-GM-I

1.用途

  测量煅后石油焦、冶金焦、电煅或普煅无烟煤、石墨粉等炭素制品的原材料和铁合金用焦炭、及其它导电性粉体材料。

2.仪器及其特点

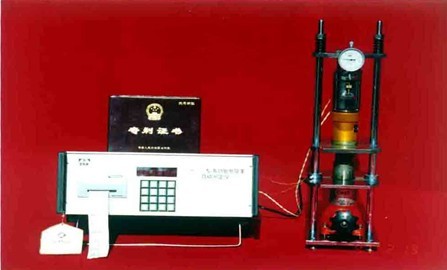

  仪器由机械加压和电子测量两部分组成。在机械加压部分采用了压力传感器，以卧轮式千斤顶旋转加压，并装置了特制弹簧来恒定压力；在电子测量部分采用了单片机，并设计专门软件，使实测结果可直观显示，并可直接打印，实现自动测量。

3.主要性能指标

标准钢柱直径    16mm

标准钢柱高度    16±0.3mm

模筒截面积       200mm²

试样粒度        炭素行业（45目-55目）

测量电流            500mA

最大压力        1500N

测量电压        0-200mV

分辩率          1µΩm

电源            220V±10%、50-60HZ

功率消耗        <60W

主机外形尺寸    400×420×159， 重量：8Kg

测量架外形尺寸  200×200×680 ，重量：15Kg

4.安装及标定标准钢柱

  安装

  A、机械安装参照附图1

  B、线路安装

     按主机后面板标示把电源线的插头接电源插座，传感器插头接传感器插座，由于上下铜电极的电线都在同一点上，节电流电压也在同一点上，内外导向筒的引线接到A＋、V＋、A－、V－，（红柱接红柱，黑柱接黑柱）。

  标定标准钢柱的高度

  粉体材料受压过程，其高度在不断变化，为能知道在某一加压状态下，粉体材料的真实高度，本仪器设置专门程序，即加压至某一压力时，观看百分表指示的数值，并将其从键盘输入，按（H）键，即显示粉体材料在该压力状态下的高度。故在安装时要标定标准钢柱的高度，其过程为：将百分表插在内导向筒上，固定住；将标准钢柱放入模筒的外导向筒的铜电极上，把内导向筒置入外导向筒内，再将导向筒放在加压支架的传感器的顶盖上。开机稳定15分钟后，依次按压力调零键（F.Z）键、（F）键，数码显示为“0”，缓慢地旋动加压螺栓，待压力显示达到784N（牛顿力）时，旋转调零螺栓，使百分表指示的数值21减去标准钢柱高之差值，然后扭紧调零螺栓的螺母，这时，上下铜电极之间的距离正好等于标准钢柱的高度。

5.粉体材料电阻率测量步骤

  若以煅后石油焦为例，将待测试样粉碎至0.3-0.5mm，过筛，取粒度为0.315-0.4mm（45目-55目）部分，在105-110ºC烘干两小时，然后放入干燥器中待用。放松千斤顶的加压螺栓，从模筒中取出标准钢柱，存放起来，需要标定时再拿出来使用，一般情况下，只要百分表固定没松动和调零螺拴的螺母没松动，就不需要再标定。将一定量的被测粉末（对于煅后石油焦或煅后无烟煤一般为3.3g）通过漏斗缓慢地倒入模筒中，将内导向筒放入外导向筒内，再将导向筒放在加压支架的传感器的顶盖上。接电源、开机，稳定15分钟后，顺次按压力调零（FZ）键、压力显示（F）键，使压力数显示为“0”，旋转加压螺拴，百分表所指的数值随之变化，待压力数码显示到784N（牛顿力）时，观察百分表指示的数值，按（HD）键，复显“0”，将百分表指示的数值从键盘输入，按（H）键，数显为被测试样的高度，按“V”键，数显为试样两端的电压降，在测试过程中一般不按“V”键，按p键，则数显为被测试样的电阻率。根据测量要求，按动相应的键，则按相应的打印方式，打印出所要求的测量项目及其数值。
