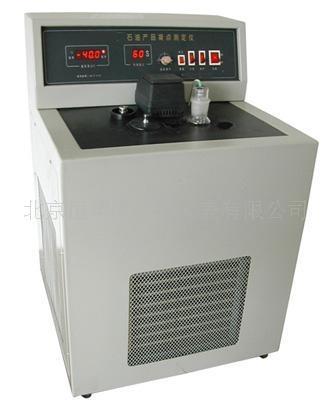

凝固点测定仪/凝固点检测仪   型号 HA201

一、概述

本仪器适应于GB／T 510石油凝点测定法。润滑油及深色石油产品在试验条件下冷却到不移动时的最高温度称为凝点。

   我厂生产的凝点测定仪采用了压缩机制冷原理，取代了以往的二氧化碳干冰制冷，半导体制冷给用户使用带来的不便。现在只要有电就可方便地工作。

我厂生产的凝点测定仪采用封闭式浴槽，配有45度倾斜支架，并装有单片机数字显示60秒延时报讯电路，使用方便质量可靠。

控温装置采用了目前国内最为先进的智能数字控温仪，其控温精度高，并且智能化。

二、主要技术参数

1、输入电压：AC／220V±10％　50HZ

2、输入功率：最大1.5KW

3、冷浴控温范围：30～ －40℃

4、控温精度：±0.5℃

5、显示精度：0.1℃

6、试验孔位：一槽二孔

7、降温时间：室温～ －40℃ 不大于90分钟

8、冷浴介质：95%无水乙醇，约2L

9、压缩机功率：1／2P

10、输入方式：PT100欧姆

11、输出方式：触发可控硅

12、延时报警时间：60秒（数字显示）

13、环境温度：室内温度不高于30℃

14、相对湿度：不大于85%

三、安装与使用

1、本仪器开箱后，先进行外观检查，并在室温下放置8小时以上后，检查各开关是否完好并将其拨至关闭位。

2、检查市电插座内是否有保护接地线，如果没有则应将仪器接一根良好的保护地线以防漏电触及人身安全。（注意！为确保人身安全，电源插座的接线应按国家标准的规定：中间孔是接地线，必须可靠接地。左孔为零线，右孔为火线。）

3、将95%纯度的无水乙醇注入冷浴槽内，注意液面应离冷槽上沿边留有约1公分，以防流出。

4、开启“电源”开关，浴内开始均匀搅拌，数秒钟后，温控表上显示浴内温度，按动温控表上的“设置”键，显示SP字符，再按动“递增”或“递减”键，设

定所需温度，再按动“设置”键，设置完毕，此时<制冷>指示灯亮。

5、开启“制冷”开关，机内压缩机开始制冷，冷却风机也开始排风，浴内温度开始下降，待制冷指示灯灭，＜加热＞灯闪动，表示冷浴已经开始恒温，此时可以按试验方法进行试验。

6、在观察试样是否凝固时可将“计时”开关开启，数字显示“000”，用手拉动试管至45度位，开始计时60秒，报讯声响过可将试管从浴中抽出观察。

7、凝点试管内注入到达刻线的油样，将凝点套圈放入浴槽孔中，将试管插入槽孔中，将温度计插入试管胶塞上。

8、预先找好温度计水银点在油样中的距离（根据标准规定），把试管胶塞盖在试管上面，盖紧，看温度计底部水银点在油样中的距离（根据标准规定），当温度接近凝点时，每降低1度，手拉动试管，打开计时开关，使其倾斜45度，计时1分钟后，抽出试管，观察其凝固没有，如没凝固，再把试管插入浴中，让其垂直，再将1度，再抽出试管，观察，直到其凝固就是凝固点。

下面摘录试验标准中的试验步骤以供参考：

1、从水浴中取出装有试样和温度计的试管，擦干外壁，用软木塞将试管牢固地装在套管中，试管外壁与套管内壁要处处距离相等。

装好的仪器要垂直地固定在支架的夹子上，并放在室温中静置，直至试管中的试样冷却到35±5℃为止。然后将这套仪器浸在装好冷却剂的容器中。冷却剂的温度要比试样的预期凝点低7～8℃，试管（外套管）浸入冷却剂的深度应不少于70mm。

冷却试样时，冷却剂的温度必须准确到±1℃。当试样温度冷却到预期的凝点时，将浸在冷却剂中的仪器倾斜成为45度，并将这样的倾斜状态保持1分钟，但仪器的试样部分仍要浸没在冷却剂内。

此后，从冷却剂中小心取出仪器，迅速地用工业乙醇擦试套管外壁，垂直放置仪器并透过套管观察试管里面的液面是否有过移动的迹象。

注：测定低于0℃凝点时，试验前应在套管底部注入无水乙醇 1-2ml。

2、当液面位置有移动时，从套管中取出试管 ，并将试管重新预热至试样达50±1℃，然后用比上次试验温度低4℃或其他更低的温度重新进行测定 ，直至某试验温度能使液面位置停止移动为止。

注：试验温度低于-20℃时，重新测定前应将装有试样和温度计的试管放在室温中，待试样温度升到-20℃，才将试管浸在水浴中加热。

3、当液面的位置没有移动时，从套管中取出试管 ，并将试管重新预热至试样

达50±1℃，然后用比上次试验温度高4℃，或其他更高的温度重新进行测定，直到某试验温度能使液面位置有了移动为止。

4、找出凝点的温度范围（液面位置从移动到不移动或从不移动到移动的温度范围）之后，就采用比移动的温度低2℃，或采用比不移动的温度高2℃，重新进行试验。如此重复试验，直至确定某试验温度能使试样的液面停留不动而提高 2℃又能使液面移动时，就取使液面不动的温度，作为试样的凝点

5、 试样的凝点必须进行重复测定，第二次测定时的开始试验温度，要比第一次所测出的凝点高2℃。

更详细的试验步骤请参照GB/T510标准进行试验。

四、注意事项

1、该仪器不允许在潮湿和有腐蚀性气体的环境中存放

2、工作室温度应控制在30℃以下。

3、仪器应接好保护地线以防触电。

4、当冷浴中无介质的情况下严禁开机，以防烧坏加热管

5、如有压缩机不能正常起动，或间断性工作状态时，应检查电网电压是否在198V～242V，如有大偏差时，请选用我公司生产的交流稳压器相配套，以防烧坏压缩机。

6、遇停电或停机时，最少等待30分钟后再重新开机，因机内压力太高以免损坏压缩机，造成不必要损失。

7、仪器24小时以上停用时，应将乙醇吸入瓶中盖好，以减少酒精的挥发，如果发现制冷效果差和乙醇使用时间较长请更换。。

8、深度制冷压缩机组的制冷深度和效果与室内环境温度有直接的关系，制冷机组应摆放在通风处20℃室温下。同时，为了达到良好的制冷效果，夏季使用时，应保持室温不超过24℃。如果夏季室温较高，制冷效率将大大下降，制冷深度也将受到较大的影响，因此在夏季室温高于24℃时，请将室内空调打开，降至24℃左右，制冷机方可顺利运行
