智能型涡街流量计
产品型号:JJY-HY-LUGB-DN150
|
产品概述: |

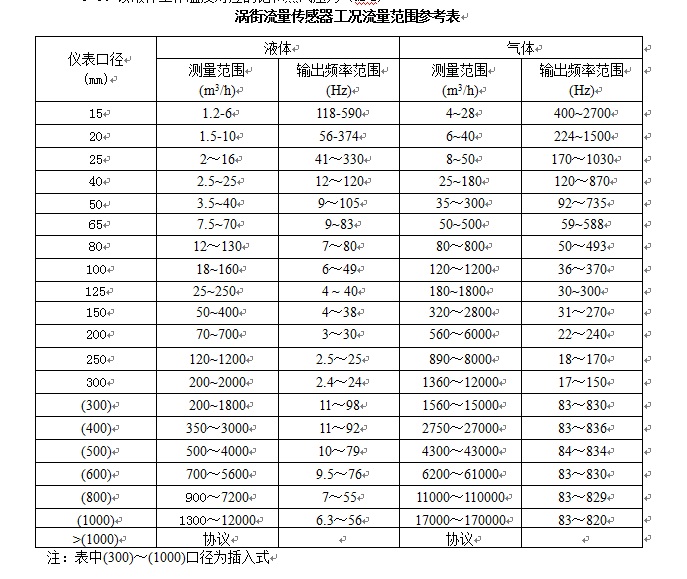

智能型涡街流量计 型号:JJY-HY-LUGB-DN150 一、概述: 二、主要特点: 三、工作原理: 由于旋涡发生体两侧交替产生旋涡,于是在发生体两侧产生压力脉动,从而使检测体产生交变压力,封装在探头体内的压电晶体元件在交变应力的作用下,产生与旋涡同频率的交变电荷信号,放大器将这种电荷信号进行放大、滤波、整形、最后输出频率与介质流速成正比的脉冲信号(或转换成4 ~20mA信号),送至积算仪进行处理、显示和控制。 一定雷诺数范围内(2×104~7×106),旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St·v/d,式中St 为斯特劳哈数,它是一个无量纲的系数,只要准确测出频率f,就可以求得流体流速v,由v求出体积流量。 涡街流量传感器旋涡发生示显 四、技术指标: 五、外形尺寸: 六、插入式涡街流量计 |
