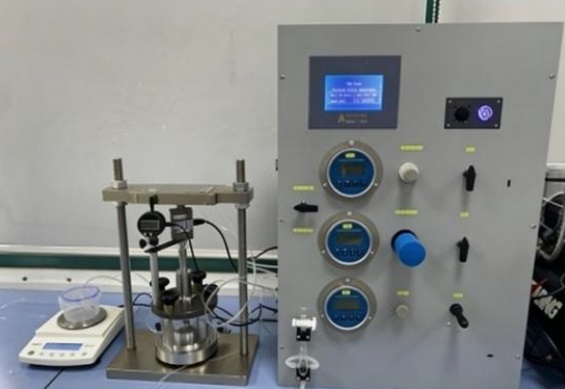

非饱和水土特征曲线压力板仪  型号  SWCC

土水特征曲线压力板是一套简便易用的非饱和土测试装置，可以得到完整的土水特征曲线，可以控制基质吸力从近似零值到 1500kPa（15bars），可以施加一维荷载，即 k0 状态，试样直径可以达到 100mm。

主要技术指标

1 、吸力范围：0~1500kPa。

2 、特制非饱和土压力室，可施加净法向应力，法向加载不受孔隙气压力的影响，表面特殊处理，耐腐蚀，且强度高，配套 15Bars 高进气值陶土板，试样尺寸 61.8*20mm(尺寸可订制，最大直径 100mm)。

3 、吸力控制器：

双数显压力表及气压调节器：低压力控制 0.005-0.5MPa；高压力控制 0.5-1.5MPa；配套0.2 级高精度数显压力表。

3 、垂直气动加载架：

配套双向运动加载气缸，0~5kN ，行程：0~50mm。

4 、液晶显示系统：非触摸式液晶屏，分辨率 192*64 ，显示轴力和位移量。

5 、荷重传感器及安装附件：0-5kN ，精度+/-0.1%F.S ，配套采集通道。

6 、位移传感器及安装附件：0-12.7mm ，精度+/-0.01mm ，配套采集通道。

7 、体积测量装置：0-200ml ，精度+/-0.01ml ，配套采集通道。

8 、数据采集仪：多通道、16 位高速采集芯片。

9、配套 Windows 系统采集软件：试验数据自动采集、实时保存，采集时间可以人为设置，最小时间间隔为 1s ，试验数据，可 Excel 软件打开，便于处理试验数据。
