1. 性能特点

通信管内壁静摩察系数测试仪是北京中交工程仪器研究所专为生产、质量监督、工程施工和监理等单位测量通信管内壁静摩察系数而设计和生产的。具有结构合理、操作简单、适用性广、测量精度高、测量安全及可靠性好等特点。

通信管内壁静摩察系数测试仪符合中华人民共和国交通行业标准JT/T683-2009《通信管道静摩擦系数测量仪》相关技术标准的要求。

2．主要技术指标

测量范围：0°～45°

测量精度： 2.0′

试棒重量：270g±10g

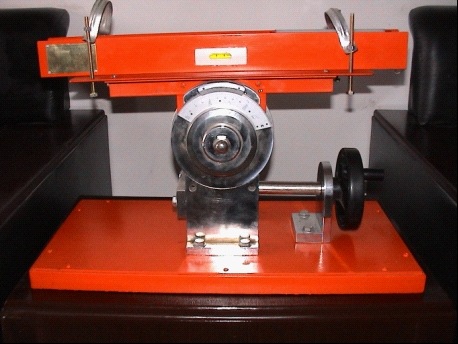

3．结构组成

通信管内壁静摩察系数测试仪主要由以下部分组成：

.

3.1  底座

3.2  手摇轮及传动杆

3.3  蜗轮蜗杆

3.4  上底版

3.5  角度尺及副尺

3.6  V型卡铁及水平装置固定夹

3.7  试棒及链绳

4. 操作步骤

4．1将试样固定在V型铁上，从右端插入试棒使一端露出20mm，拴好链绳。

4．2轻微摇动手轮使V型铁上水平泡处于水平位置。

4．3打开角度尺紧固栓，转动角度尺使角度尺与副尺归零，拧紧紧固栓。

4．4顺时针摇动手轮，使V型铁缓慢倾斜，直至试棒滑动为止。

4．5记录下角度尺示值。

4．6逆时针摇动手轮，使V型铁水平为止。

4．7将试棒拉出通信管外露20mm。

4．8按照以上操作步骤连续9次，计算出9次平均值。（倾斜角度≤14°4′依据JT/T683-2009《通信管道静摩擦系数测量仪》之规定要求）

5. 注意事项

5．1固定通信管应保证红色箭头标志的一面向上。

5．2每次摇动手轮一定要轻缓。

5．3应定期在蜗轮蜗杆上加注润滑油或黄油。

5．4试验结束后一定要加盖防尘罩。

5．5本仪器知识产权归本公司所有，严禁仿制；否则，本公司将终止履行相关维修义务，并保留法律追究的权利。

6. 贮存条件

6.1测定器及其附件应存放在干燥、清洁、无振动、无易燃、易腐蚀物品的环境条件下。

7.装箱清单
