一、概述

   该仪器符合GB/T10505.2-89  3A分子筛磨耗率测定方法

适用于3A分子筛磨耗率的测定，也适用于其它型号、规格分子筛样品磨耗率的测定。

二、    技术参数

   1、计数范围：0—999转，

2、额定转速：25±1r/min,

3、磨样筒尺寸（内径×长度）：Φ36×300mm，

4、磨样筒材质：不锈钢，磨样筒内壁粗糙度Ra3.2；

三、操作原理

将一定量经焙烧后的样品在磨样筒内按规定的条件运转，使样品在筒内磨擦碰撞，测定样品粉化百分率，表示其磨耗率。

四、操作步骤

    测定步骤

1、用四分法将样品缩分至两份，每份约等于磨耗试验用量：25±2g.

2、分别称取在550℃已焙烧恒重的两只瓷坩埚的质量（准确至0.001g），此质量为M0.

3、将两份样品分别倒入孔径0.85mm标准分样筛，除去磨前碎粉，分别转移到两只已称量的瓷坩埚中。

4、将瓷坩埚和坩埚盖（不盖在坩埚上），放入箱式电炉内，在550℃焙烧2H。

5、取出瓷坩埚，放入真空干燥器内，立即盖上坩埚盖和真空干燥器盖，开启真空泵，在空气压强小于1.0×10³ Pa条件下，关闭真空泵，冷却样品至室温。

6、缓慢旋转真空干燥器盖上活塞，使大气慢慢通入干燥器内，打开真空干燥器，取出瓷坩埚，立即称量（准确至0.001g），此质量为M1。

7、将样品立即分别装入两只磨样筒内，拧紧压盖，再将磨样筒对称地装在磨耗仪上，开动磨耗仪，磨样筒开始运转，直至转动1000次。

8、取下磨样筒，将样品用0.6mm标准分样筛过筛后倒回原瓷坩埚中。

9、将瓷坩埚和坩埚盖（不盖在坩埚上）放入箱式电炉内，在在550℃焙烧1H，然后按同样方法操作，称得瓷坩埚加磨后过筛，筛上物焙烧后样品质量（准确至0.001g），此质量为M2。

五、计算与结果

1、磨耗率（X）以质量百分数表示，按下式计算：

       M2-M1

X=-------- ×100

       M1-M0

式中：M0—瓷坩埚（连盖）质量，g；

     M1—瓷坩埚（连盖）加磨前过筛、焙烧后样品质量，g；

M2--瓷坩埚（连盖）加磨后过筛、焙烧后样品质量，g；

2、取平行测定的算术平均值作为结果。

六、允许偏差

当磨耗率小于或等于0.5%时，平行测定结果的绝对差值不大于0.1%；

当磨耗率大于0.5%时，平行测定结果的绝对差值不大于0.15%

、

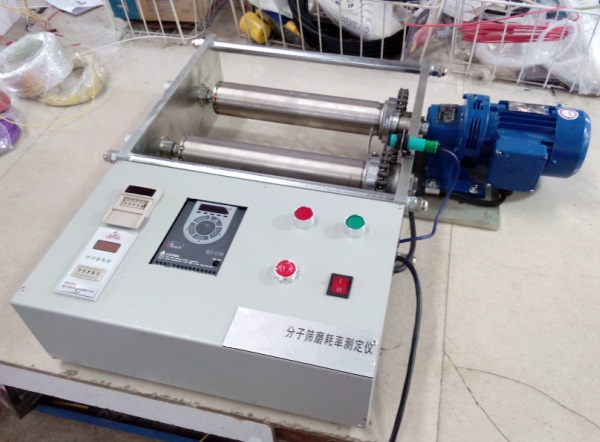

HAD-ZQJ分子筛磨耗率测定仪(颗粒磨耗率测定仪)

本仪器适用于 GB10504-2008中3A分子筛等颗粒磨耗的测定以及HG/T3927-2007工业活性氧化铝中磨耗率的测定。根据标准要求不同有如下两种规格任选：
