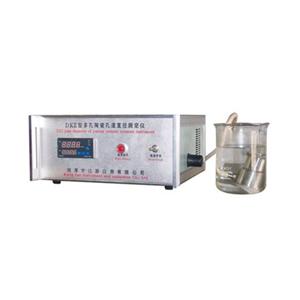

多孔陶瓷孔道直径测试仪/多孔陶瓷孔道直径仪  型号:HAD-DZK

本仪器适用于按GB/T1967-1996《多孔陶瓷孔道直径试验方法》测定多孔陶瓷毛细孔管道最大值。本仪器主要由供气瓶、电器控制箱及试样夹具三部分组成，采用精密低量程数字测压系统，精确测量试验压力值。试验用气体为压缩空气或氮气；试样夹具适用于截面为圆柱形的试样。

本仪器适用于按GB/T1967-1996《多孔陶瓷孔道直径试验方法》测定多孔陶瓷毛细孔管道最大值。本仪器主要由供气瓶、电器控制箱及试样夹具三部分组成，采用精密低量程数字测压系统，精确测量试验压力值。试验用气体为压缩空气或氮气；试样夹具适用于截面为圆柱形的试样，夹具保证了在试验过程中气体只能从试样毛细孔中通过而不至于从试样边缘泄露
工作原理
本方法是采用气体泡压法，利用毛细管作用的原理测定膜的孔径，浸润剂表面张力影响所测孔径的大小。由毛细管作用原理可知，当半径为r的毛细管被表面张力为σ的液体A润湿时，毛细管液相对压力P2与气相压力P1(液体B为气相)达到静力学平衡时，P2、P1的关系可由Laplace方程描述：
ΔP=P2-P1=2σcosθ/r 其平θ为接触角(园柱形接触角为0)
当孔两端的压差大于2σcosθ/r时，毛细管内的液体会被移走，气体泡压法就是根椐这一原理测定多孔材料孔径的。实际测定过程中，已知表面张力的液体充分（饱和）润湿多孔陶瓷材料孔洞(抽真空或煮沸)，固定多孔材料的一端的压力，另一端用空气或氮气产生压差。当压差大到一定值时，多孔材料的最大孔径首先被打开，按上式计算孔径。
主要技术参数
1、 流量计量量程：6ml～3600ml/min
2、 试验压力0-2MPa可调
3、 数字压力表测量精度：1±%℅，计量单位Pa
4、 标准试样规格：直径：Ø30±0.5mm
5、 电源电压：220V 50HZ
