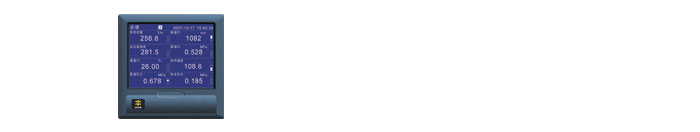

无纸记录仪/蓝屏无纸记录仪 型号：HAD-XME5000

功能特点

采用进口5.4英寸320*240点阵TFT高亮度图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角，屏幕亮度自由调节；

采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号采集、记录、显示和报警；

采用32M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据；

全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可。

显示工程量数据的数值范围更宽，可显示5位数值：-9999~19999；

可以组态、显示工程位号，工程单位，流量累积；

具有闪光报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12路继电器报警输出。

显示精度高：数字、曲线及棒图显示基本误差为±0.2%FS ；

支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

全新输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。

配备标准USB接口，支持USB 1.1、2.0 优盘，支持FAT16/FAT32文件系统。历史数据转存快捷方便；

标准串行通讯接口；10M Ethernet标准RJ45接口。支持标准ModBus RTU通讯协议，标准ModBus TCP通讯协议。

集成硬件实时时钟，掉电情况下时钟也能准确运行，仪表硬件时钟方便了企业计量管理；

全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。

技术指标

显示器： 5.4英寸TFT图形液晶显示屏、320*240点阵、CCFL背光，宽视角。

基本误差：0.2%F.S

输入规格：全隔离万能输入： 1～12通道信号输入，通道间全隔离，隔离电压大400V。

输出规格： 传感器配电：24VDC，负载能力≤700Ω；模拟输出：4-20mA输出；12路可组态继电器触点输出；报警输出：上上限、上限、下限、下下限。

补偿运算：

蒸汽……… 根据IFC67公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量。

一般气体……温度、压力补偿测量标准体积流量。

天然气………温度、压力补偿测量标准体积流量。

液体 ……… 温度补偿测量标准体积流量或质量流量。

补偿范围：   蒸汽：

压力 0.1-4.5MPa ；温度 100-500℃ ；密度 0.1-100Kg/m³；比焓 2508-3224KJ/Kg

一般气体：压力 0-60MPa；温度 -100-500℃

液体：温度 －100-500℃

通讯、打印：通讯接口：RS232C或RS485；打印接口：RS232C直接连接微型打印机

记录时间：记录间隔：1、2、5、10、15、30、60、120、240秒可选。

记录长度：八笔记录，72小时/笔 （记录间隔1秒）～720天/笔（记录间隔4分）。

数据备份和转存： 128M、256M 、512M、1G、2G及更大U盘可选

热电偶冷端补偿误差： ±1℃

断电保护时间：内置FLASH存储器保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。

供电电源：开关电源 85VAC-265VAC，50Hz±5%

环境温度： 0-50℃；环境湿度： 0-85%RH
